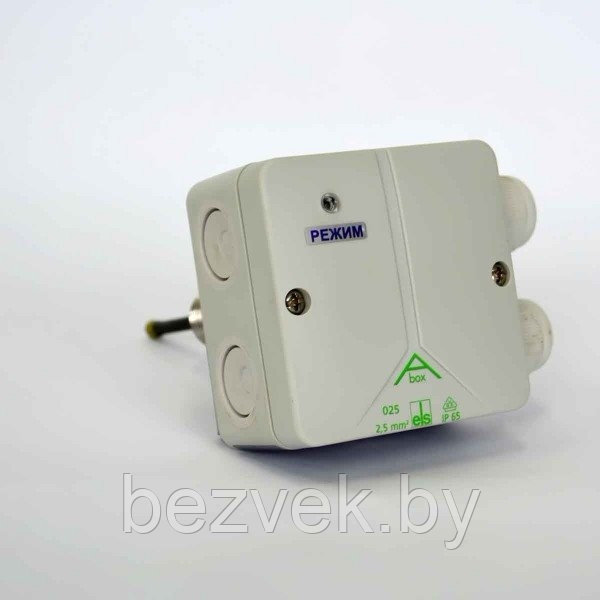

Сигнализатор потока жидкости "СПЖ-У"

Сигнализатор потока жидкости "СПЖ-У"

Сигнализатор потока жидкости универсальный СПЖ-У (в дальнейшем СПЖ) предназначен для формирования сигнала о достижении определенного расхода жидкости в трубопроводах установок водяного и пенного автоматического пожаротушения.

ОБЩИЕ СВЕДЕНИЯ

Принцип работы СПЖ – термоэлектрический. Контроль потока осуществляется терморезистивным чувствительным элементом, по изменению его тепловой постоянной при обтекании потоком жидкости.

Для формирования выходных сигналов о потоке СПЖ имеет сигнальное опто-реле и силовое управляющее реле с переключающимися контактами.

Для формирования сигнала о неисправности СПЖ имеет сигнальное реле с размыкающим контактом.

Для визуального наблюдения за режимами работы в СПЖ предусмотрены светодиодные индикаторы.

Для исключения ложных срабатываний, вызванных гидравлическими ударами и переходными процессами потоков жидкости, СПЖ имеет электронную программируемую схему задержки формирования выходного сигнала.

СПЖ имеет инверсный режим работы для контроля исчезновения потока в трубопроводах с постоянным движением жидкости в исходном состоянии.

СПЖ предназначены для установки на трубопроводы с внутренними диаметрами проходного сечения от 25 до 200 мм.

Установка СПЖ осуществляется посредством вкручивания штуцера в присоединительную приварную трубную муфту G1/2;

Обозначение СПЖ при заказе: СПЖ-У-1 – для труб проходным диаметром 25 – 100 мм
